バーチャル3Dクリエイター神部まゆみです(*^-^*)

前回の続きで、キッチンを作っていきます。

blenderでキッチンの作り方を模索して作ってみたメモ➁ 吊戸棚やカップボード、棚の扉を作ったり
blenderでキッチンの作り方を模索して作ってみたメモの続きです。吊戸棚やカップボード、棚の扉を作ったりしました。



今回はキッチンの下の戸棚や引き出しを作っていきます。

■PR■

現在、ファンタジーゲーム制作に使える人気unityアセットが50%オフで買える unityファンタスティックファンタジーセールをやってるみたいです。

unityファンタスティックファンタジーセール 50%オフ

欲しいアセットはこの機会に買っておくと良いかも。








寸法を見てキッチンのサイズを微調整する

キッチン下の戸棚を作る時にブーリアンで穴を空けるので、大きさを変えたいならこの段階でやっておいたほうが良い。



ブーリアン用の立方体を追加してみたけど、下の戸棚のサイズはこのくらいかな?

適当な大きさの立方体を追加

ただIH次第か…この段階でスペース広くしたいならやっておいたほうが良い。

IHクッキングヒーターのサイズを調べて見てみる

IHは卓上のやつがアマゾンにたくさんあるからこれらを参考にします。

せっかくだから二口のやつにするかな…。

Amazon.co.jp: ih 二口: ホーム&キッチン
ホーム&キッチン の優れたセレクションでオンラインショッピング。



だいたい

幅62cm

奥行45cm

高さ10 cm

くらいかな?

二口だとこのサイズのキッチンには置けないΣ(゚Д゚)

二口サイズで立方体を作ってみたけどダメっぽい(・_・;)

まぁ1K用のミニキッチンの寸法を参考にしたから、一口のやつしか置けないのだけど。

でかすぎくん(‘_’)



一口なら普通における

参考にしたミニキッチンもまな板置くスペースがあんまりない感じだったので、まんま想定通りではある。

必要十分なサイズ感



でもこのくらいならキッチンをちょこっと右に大きくすれば、まな板置くスペースが十分作れそう。

この段階でやっておかないと、下の棚を作る時に調整がきつくなるので今やっておく。

まな板のサイズを調べる

世間知らずで知らなかったけど、ミニキッチン用の小さいまな板もたくさん売られているようですΣ(゚Д゚)

Amazon.co.jp: まな板 小さい
Amazon.co.jp: まな板 小さい



このあたりは評価高いしお値段手ごろで良いな…。使うわけじゃないけど(笑)

パール金属 抗菌 まな板 S 270×160×13mm 白 食洗機対応 HB-1532
パール金属 抗菌 まな板 S 270×160×13mm 白 食洗機対応 HB-1532

まぁ普通に置ける。別にこれでもいいかな。

狭い物件だとはみ出るのはあるある

ちなみにワンルームの狭いキッチンだと↓こんな感じでまな板置くスペースがほぼないので、一人暮らし用の部屋という設定だしリアルではある。

ワンルーム キッチン まな板 - Google Search

ちょっとだけキッチンのサイズを大きくする

でも一応キッチンを配置するスペースには余裕を持たせてあるから、ちょこっとだけ伸ばしておくかな。

まぁバーチャルだから敷地の心配はないしw

トランスフォームはシンクまで大きくなっちゃうから頂点移動で



あんまり広いと一人暮らし感がなくなるから、まぁこんなものかな。

必要十分なサイズ感



キッチン下の戸棚を作る

これもブーリアンで穴空ければできそう。

上の吊戸棚と同じ手口でいけると思う。

IHの下は引き出しにしたいかな。

戸棚を作る

シンクの部分を避けてブーリアンしないと、せっかく作ったシンクが削られて消滅してしまう。

シンク部分を避けて、このくらいの位置でブーリアンします。

このくらい



ブーリアンで穴を空けて、

穴を空けて収納部分を作る

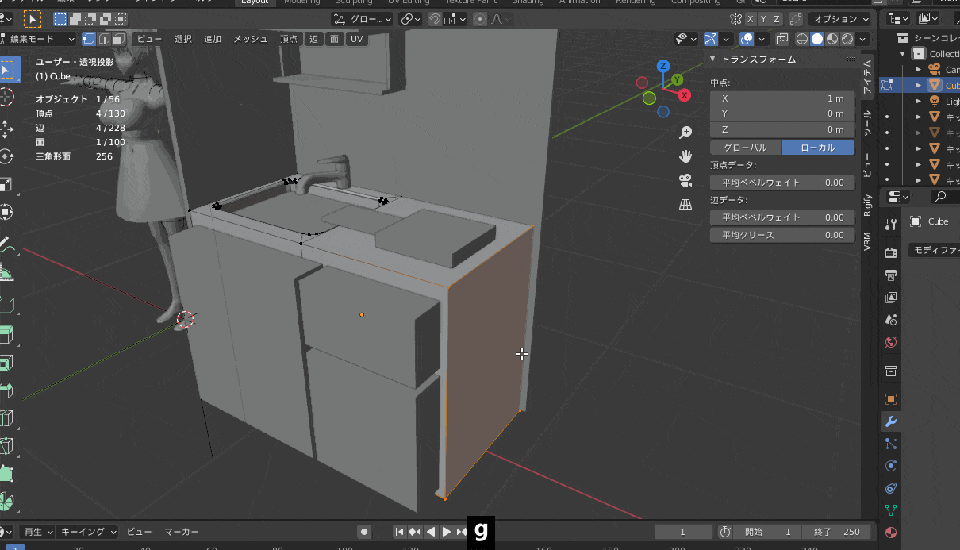

穴開けるのに使った立方体を半分にしてShift+Dで複製、サイズ調整して配置すればOK。

扉を配置



あとはシンクからの排水管も作らないといけないんだけど…。

シンク下に穴を開け、円柱状の排水溝の受けを作り、パイプっぽいのを伸ばせばいけそう。

まぁとりあえず戸を開けるギミックはまだ作ってないから後でいいか(;^_^A

引き出しを作る

これはたぶん、

  1. ブーリアンで穴を空ける
  2. 穴を空けるのに使った立方体を複製して縮小、ブーリアンでくり抜く
  3. サイズ調整してはめ込む

で行けると思う。



穴を空けて、

引き出しを納める穴を空ける



穴を空けるのに使った立方体を複製して縮小、中をくり抜く。

ちょっと縮小してくりぬくのに使う

ちゃんとできた!

穴を空けられた

下も同様の手口でやってサイズを整えれば完成!

下の引き出しも同様にやる



後で引き出しを開けるギミック作る時に開けるようにしたいので、使わない時はしまっておこう。

しまっちゃう

引き出しをちょこっとブーリアンで削ると良い感じになった

たぶん。

ちょっとそれっぽくなった



空けやすいように溝も作っておいたwまぁこんなものかな。

ちょっとだけ

換気扇をつける

これは円柱をつけておけばもうそれっぽいと思うw

一応ブーリアンで削っておいて、黒いマテリアルでも後で設定しておけば良いかな。

ブーリアンでちょい削っただけ



だいぶ良い感じになった。

あとはIHだけ作って、マテリアル設定して完成でいいかな。

モデリングはこのくらいで十分かな

適当にマテリアル設定してみたけどなかなか良い感じ。



つづく

ブーリアンだけでもかなり色々作れて便利でした。

あとはIH作って完成でいいかな…。

それができたらVRChat Udonとかいうのをちょっと調べたりして、トリガーでギミック動くようにしたりとかしたいかも。



まぁぼちぼちぼちいじっていきます(*^-^*)
